Circuito Combinacionales

Qué son Circuitos Combinacionales?

Los circuitos combinacionales son, como su nombre lo sugiere, circuitos cuya salida depende solamente de la “combinación” de sus entradas en el momento que se está realizando la medición en la salida.

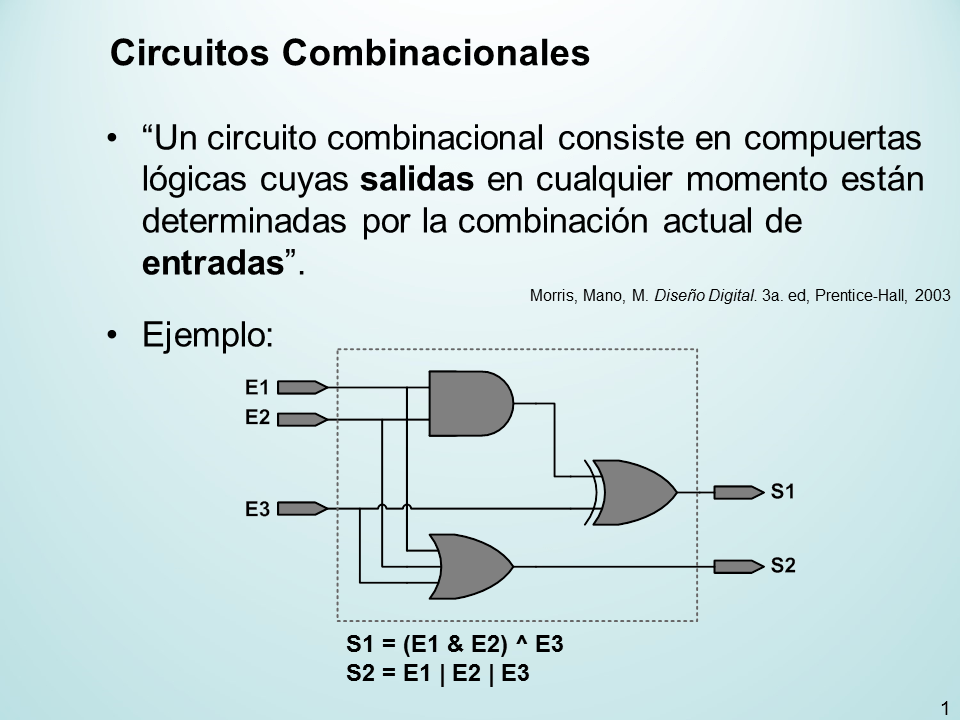

Analizando el circuito con compuertas digitales que se muestra, se ve que la salida de cada una de las compuertas que se muestran en el circuito, depende únicamente de sus entradas ( A y B), ya sea que estén negadas o sin negar.

La salida F (salida final o total del circuito) variará si alguna de las entradas A o B o las dos a la vez cambian. Los circuitos de lógica combinacional son hechos a partir de las compuertas básicas: compuerta AND, compuerta OR, compuerta NOT. También pueden ser construidos con compuertas NAND, compuertas NOR, compuerta XOR, que son una combinación de las tres compuertas básicas.

La operación de los circuitos combinacionales se entienden escribiendo las ecuaciones booleanas y sus respectivas tablas de verdad. En este ejemplo la ecuación booleana es: F = A.B’+A’.B

donde: A’ es “A negado” y  B’ es “B negado”

Tabla de verdad del circuito combinacional mostrado

Se puede observar de la tabla de verdad que la ultima columna “Salida F” sólo depende de las entradas A y B actuales.

Este diagrama y su respectiva tabla de verdad son un ejemplo específico. Otros diagramas pueden tener más entradas (A, B, C, …etc), más salidas (F1, F2, F3,…, etc) y habría que obtener la tabla de verdad para cada salida en función de las entradas existentes.

Nota: Las salidas en otros circuitos combinacionales pueden estar en cualquier parte dentro del diagrama del circuito.

Los dispositivos lógicos combinacionales son dispositivos digitales que convierten entradas binarias en salidas binarias con base en las reglas de la lógica matemática. Estos dispositivos son comúnmente conocidos como compuertas, ya que controlan el flujo de señales de las entradas a una sola salida.

Cada compuerta lógica se puede representar mediante un símbolo gráfico correspondiente a la siguiente representación:

Como podemos observar, vamos a tratar con 8 compuertas importantes INV o NOT, AND, NAND, OR, NOR, XOR, XNOR y BUFFER o IF en las cuales se dará a conocer la operación que realiza, la expresión con la que se puede denotar, símbolo y tabla de verdad.

Análisis de las diferentes Operaciones Lógicas

• Vamos a considerar un estado activo “1” (alto lógico) e inactivo “0” (bajo lógico).
• Las entradas de las compuertas se consideran como “A” y “B”, la salida se representa con “Q”.
