La corriente eléctrica es el flujo de carga eléctrica que recorre un material.2 Se debe al movimiento de las cargas (normalmente electrones) en el interior del mismo. Al caudal de corriente (cantidad de carga por unidad de tiempo) se le denomina intensidad de corriente eléctrica. En el Sistema Internacional de Unidades se expresa en C/s (culombios por segundo), unidad que se denomina amperio (A). Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor por el que circula la corriente que se desea medir.

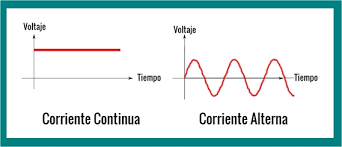

TIPOS DE CORRIENTE
CORRIENTE CONTINUA
La corriente continua se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial y carga eléctrica, que no cambia de sentido con el tiempo. A diferencia de la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la misma dirección.
CORRIENTE ALTERNA
Corriente alterna se denomina a la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente. Fue desarrollada e impulsada por el inventor, ingeniero mecánico, eléctrico y físico Nikola Tesla.
PARAMETROS DE LA C. ALTERNA
Corriente alterna “AC”
La corriente alterna (AC) el la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente.
La senoide que representa esta corriente se dibuja de la siguiente manera:
Tomando como referencia las posiciones de un vector que gira recorriendo una circunferencia(fasor). El valor “T” será el del valor instantáneo de la tensión. Al efectuar el recorrido completo, esto es, los 360 grados se produce la disminución, paso por cero, disminución, valor máximo negativo, aumento y pasando de nuevo por cero, la llegada al punto de partida (90 Grados), donde el valor vuelve a ser máximo y de valor positivo.
Para saber mas de los fasores pinchar aqui –> FASORES (wikipedia)
Parametros importantes de la AC:
Frecuencia: La frecuencia es el número de veces por unidad de tiempo (1 segundo) que una corriente alterna cambia de polaridad. Su unidad en el sistema internacional es el Hercio (Hz) y la conocemos con la letra F.
Fase: La fase es la fracción de de ciclo transcurrido desde el inicio del mismo, su simbolo es la letra griega (θ). La fase indica la situación instantánea en el ciclo, de una magnitud que varía cíclicamente.
Periodo: Es el tiempo que tarda en producirse un ciclo de C.A. completo, se denomina T. Es la inversa de la frecuencia.
Ejemplo: Si miramos en nuestro hogar tenemos una tensión de 220V a 50Hz, por tanto vemos que la frecuencia es 50Hz, es decir cambia 50 veces de polaridad por segundo, como sabemos que el periodo es la inversa que la frecuencia podemos saber entonces que nuestro periodo será de 1/50Hz, es decir 0.02segundos, o lo que es lo mismo 20mseg.
Valor instantáneo: Valor que toma la tensión en cada instante de tiempo.
Valor medio: Media aritmética de todos los valores instantáneos de la señal en un periodo dado. Su calculo matemático se se hace integrando:
Valor eficaz: Valor que produce el mismo efecto que la señal C.C. equivalente. Se calcula:
Valor pico a pico:
Valor de tensión que va desde el máximo al mínimo, o de una “cresta” a un “valle”.
En la siguientes figuras vemos una señal alterna donde se han especificado algunos de estos parámetros, la figura a) muestra una onda senoidal donde se ven tanto el valor eficaz, el valor máximo, el valor pico a pico y el periodo. En la figura b) vemos dos ondas alternas, de igual frecuencia pero desfasadas 90º.
En la figura a) si la frecuencia es de 50Hz el periodo es T=20mseg. y abarcará desde el origen hasta el punto D. En ella también se puede ver la fase, que es medida en unidades angulares, ya sea en grados o radianes. ( Π radianes => 180 grados). También podemos ver los distintos puntos donde la señal corta el eje del tiempo graduado en radianes.
En la figura b), como ya hemos dicho antes se ven dos señales alternas desfasadas 90º (Π/2 radianes), esto es, cuando la primera señal arranca del punto A, la segunda lo hace desde el punto B, siendo el desfase entre ambos puntos de de 90º. Por lo tanto se dice que tenemos dos señales de igual frecuencia y amplitud, pero desfasadas entre sí por 90º.
Otros tipos de corriente alterna:
En electrónica se utilizan infinidad de tipos de señales por lo cual se hace prácticamente imposible enumerarlas a todas, pero haremos referencia a las mas comunes, luego de senoidal y la continua pura.
Cabe aclarar que las definiciones de los parámetros que se hicieron para una onda senosoidal se mantienen válidos para estos tipos de ondas.
FRECUENCIA DE LA C. ALTERNA
| a frecuencia de la corriente alterna (C.A.) constituye un fenómeno físico que se repite cíclicamente un número determinado de veces durante un segundo de tiempo y puede abarcar desde uno hasta millones de ciclos por segundo o hertz (Hz). |
La frecuencia se representa con la letra ( f ) y su unidad de medida es el ciclo por segundo o hertz (Hz). Sus múltiplos más generalmente empleados son los siguientes: |
| kilohertz (kHz) = 103 hertz = mil hertzmegahertz (MHz) = 106 hertz = un millón de hertzgigahertz (GHz) = 109 hertz = mil millones de hertz |
| La corriente alterna puede tener diferentes formas de onda, pero la más común es la que presenta una onda sinusoidal o senoidal por cada ciclo de frecuencia. |
